原理，結構
KAP12高溫壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。
技術參數
| 量程范圍： | -1 to 0bar & 0 to 0.1bar & 0 to 1000bar | ||
| 允許過載： | 小于等于額定量程的1.5倍或110MPa（取最小值） | ||
| 壓力類型： | 表壓、絕壓、密封參考壓型 | ||
| 精確度： | ±0.25%（典型）±0.5%（最大） | ||
| 長期穩定性: | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） | ||
| 零點溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） | ||
| 滿度溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） | ||
| 工作溫度: | －20℃~150℃ | ||
| 貯存溫度: | －40℃~120℃ | ||
| 供電電源: | 15~30VDC | ||
| 輸出信號: | 4~20mA | ||
| 壓力接口: | M20×1.5 G1/4或用戶自選 | ||
| 外殼材質: | 不銹鋼1Cr18Ni9Ti | ||
| 膜片材質: | 316L | ||
| O型密封圈: | 氟橡膠 | ||
| 電纜： | 聚乙烯 | ||
| 絕緣電阻： | 100MΩ 100VDC | ||
| 外殼防護等級： | IP65 | ||

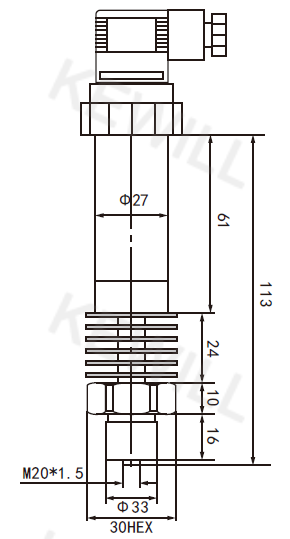

尺寸圖
選型表
| KAP12- | 高溫壓力變送器 | ||||
| 測量范圍 | |||||
| 負壓-1 to 0bar | |||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | |||||
| 絕壓（量程見量程代碼表） | |||||
| 接口螺紋 | |||||
| G1/4 | |||||
| G1/2 （*） | |||||
| M20X1.5 | |||||
| 輸出信號類型 | |||||
| 4~20mA模擬量輸出 | |||||
| 電氣連接 | |||||
| 赫斯曼接頭(DIN43650) | |||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||
