原理，結構

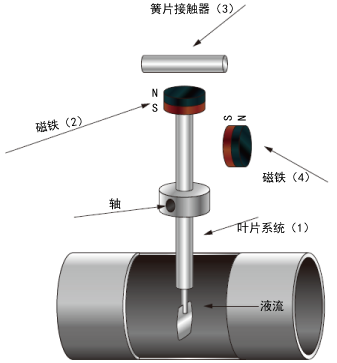

流量開關包含一個葉片系統(1)在它的另一端連接著一個永久磁鐵(2)在這個磁鐵的上邊是一個簧片接觸器(3)，這一部分置于液體的外部。另外還有一個磁鐵(4)它的磁極與前一個磁體相同，產生一定的力將開關復位到無流量的位置。當液體沖向擋片時，擋片擺動，改變磁鐵(2)與簧片接觸器(3)的相對位置，激發了接觸器，一旦液流被中斷，葉片回到起始位置，又一次激發接觸器。兩磁鐵的相互排斥了磁鐵復位所需要的力。改用磁力來替代一般的彈簧部件，這樣來達到穩定耐久使用以及對壓力峰值不再敏感。

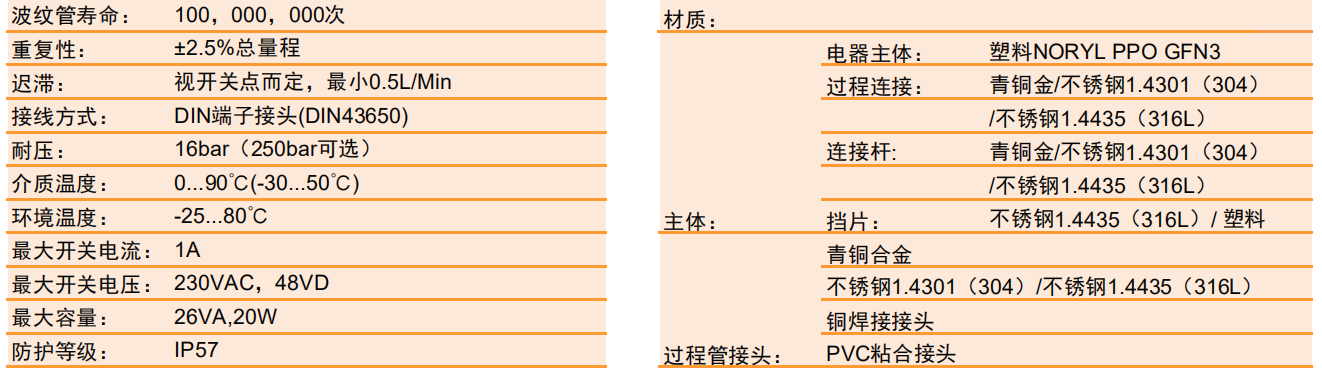

技術參數
尺寸圖
選型表

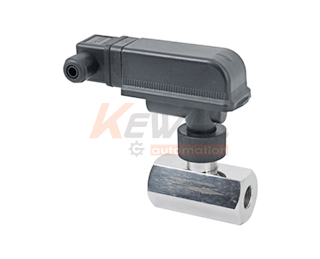

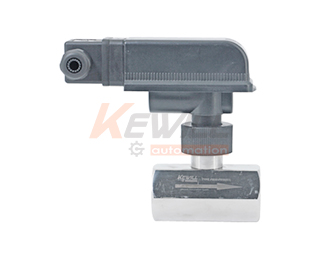

FB35-F在線安裝型
| 型號 type | 安裝管徑 | 螺紋規格 | 可調范圍 | 最大通過流量 | 尺寸 | ||||||||||||||||||
| d1 | 螺紋尺寸 | ||||||||||||||||||||||
| DN | L/min(漸增流量) | L/min(漸減流量) | L/min | 銅 | 鋼 | ||||||||||||||||||
| FB35-F08(M) | 8 | G1/4 | 2.1…2.7 | 1.8…2.4 | 45 | 11 | 27 | 27 | |||||||||||||||
| FB35-F010(M) | 10 | G3/8 | 2.5…3.2 | 2.2…2.9 | 60 | 11 | 19 | 27 | |||||||||||||||
| FB35-F15(M) | 15 | G1/2 | 3.4…4.2 | 3…3.8 | 67 | 11 | 19 | 27 | |||||||||||||||
| FB35-F20(M) | 20 | G3/4 | 7.0…9.1 | 6.4…8.2 | 120 | 15 | 27 | 32 | |||||||||||||||
| FB35-F25(M) | 25 | G1 | 13.5…17 | 12…15.5 | 195 | 15 | 32 | 41 | |||||||||||||||
| FB35-F32(M) | 32 | G1-1/4 | 15.5…2.5 | 14.5…19 | 240 | 15 | 46 | 46 | |||||||||||||||
| FB35-F40(M) | 40 | G1-1/2 | 26.5…34.5 | 25.5…32.5 | 400 | 15 | 55 | 55 | |||||||||||||||
| FB35-F50(M) | 50 | G2 | 39.5…51 | 39…5. | 400 | 15 | 70 | 70 | |||||||||||||||
備注：()括號內為材質選項
M 黃銅材質
P 塑料材質
K1 不銹鋼1.4301(304)
K2 不銹鋼1.435(316L)

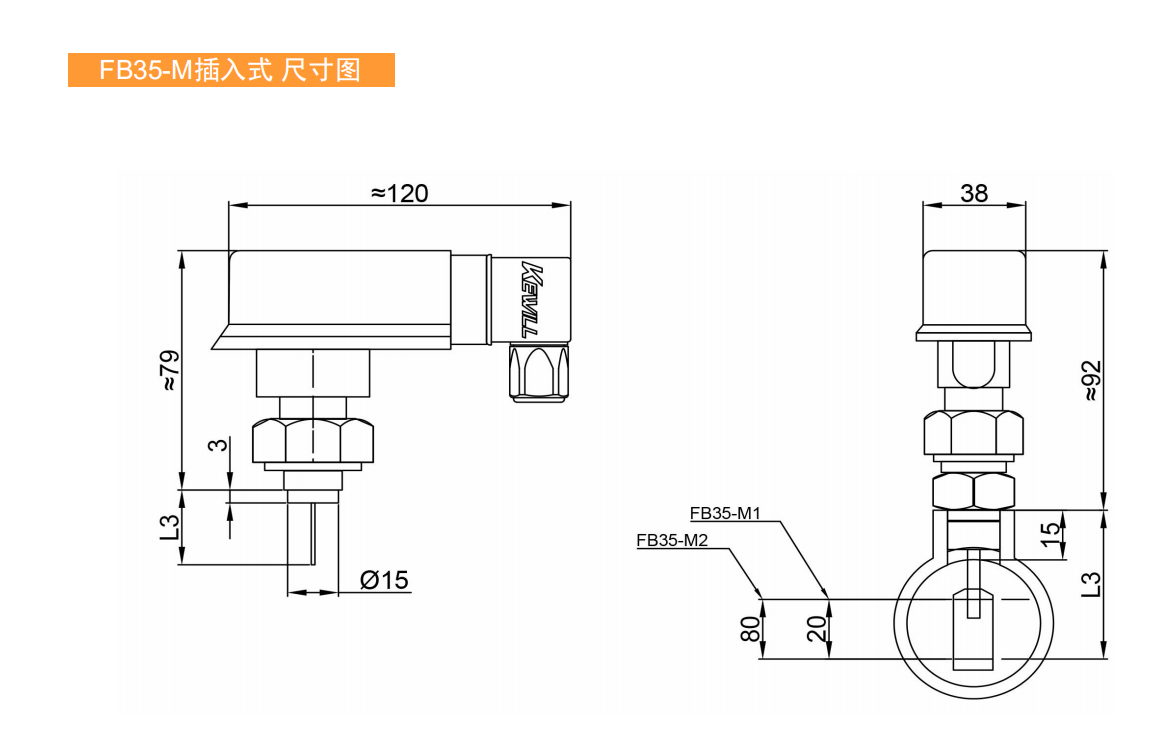

FB35-M插入型
| 型號 type | 螺紋規格 | 插入管徑 | 可調范圍 | 最大通過流量 | 插入深度L3 | ||||||||||||||
| m3/h(漸增流量) | m3/h(漸減流量) | m3/h | mm | ||||||||||||||||
| FB35-M1（M） | G1/2 | DN50 | 1.9…2.7 | 1.8…2.6 | 30 | 51±1 | |||||||||||||
| DN80 | 5.0…8.0 | 4.9…7.9 | 80 | ||||||||||||||||
| DN100 | 8.3..12.5 | 8.2…12.4 | 150 | ||||||||||||||||
| DN150 | 17.5…25 | 17.4…24.9 | 200 | ||||||||||||||||
| FB35-M2（M） | DN100 | 5.7…6.3 | 5.6…6.2 | 100 | 111±1 | ||||||||||||||
| DN150 | 11…13 | 10.9…12.9 | 150 | ||||||||||||||||
| DN200 | 25…27 | 24.9…26.9 | 200 | ||||||||||||||||
| FB35-M3（M） | 焊接頭 | DN50 | 3.8…4.9 | 3.7…4.8 | 30 | 24±1 | |||||||||||||
| DN80 | 9…14.3 | 8.9…14.2 | 100 | ||||||||||||||||
| DN100 | 13…18.8 | 12.7…18.4 | 150 | ||||||||||||||||
| DN150 | 33…46 | 32.9…45.9 | 200 | ||||||||||||||||
備注：()括號內為材質選項
M 黃銅材質
P 塑料材質
K1 不銹鋼1.4301(304)
K2 不銹鋼1.435(316L)
