原理，結構
LV32數顯硬桿液位變送器采用硅壓阻式充隔離膜充油芯體作為信號測量元件，根據被測液體的壓強、密度、液位三者的數學模型關系，通過也傳感器把與液位深度成正比的液位壓力測量出來，并經過信號處理電路轉化成標準信號輸出，專用導氣電纜、先進的工藝密封技術和可靠的專用放大電路及精密的溫度補償技術，使得產品具有精度高、體積小，防滲漏性能好的特點。長期浸入液體中工作可靠、穩定。
技術參數
| 量程范圍： | 0~0.5m…~1.5m | ||
| 允許過載： | 小于等于額定量程的1.5倍 | ||
| 精確度： | ±0.25%（典型）±0.5%（最大） | ||
| 長期穩定性: | ±0.1%F.S/年（＞20mH2O） | ||
| ±0.2%F.S/年（≦20mH2O） | |||
| 工作溫度: | －20℃~80℃ | ||
| 貯存溫度: | －40℃~120℃ | ||
| 供電電源: | 15~30VDC | ||
| 輸出信號: | 4~20mA | ||
| 外殼材質: | 壓鑄鋁 | ||
| 膜片材質: | 316L | ||
| O型密封圈: | 氟橡膠 | ||
| 電纜： | 聚乙烯通氣電纜 | ||
| 絕緣電阻： | 100MΩ 100VDC | ||
| 外殼防護等級： | IP65 | ||

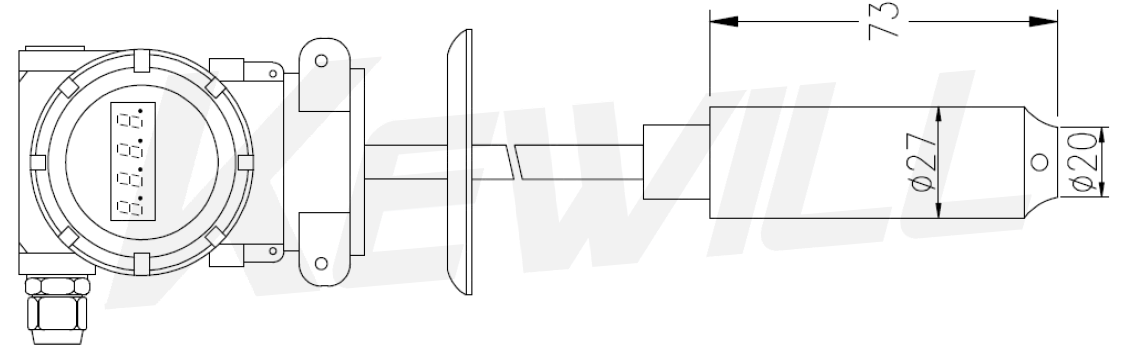

尺寸圖
選型表
| LV32- | 數顯硬桿液位變送器 | |||||||||||||||||
| 測量范圍 | ||||||||||||||||||
| 0~1m(0.5~1.5m可選） | ||||||||||||||||||
| 接口螺紋 | ||||||||||||||||||
| M30*2外螺紋 | ||||||||||||||||||
| 接口螺紋 | ||||||||||||||||||
| 外螺紋 | ||||||||||||||||||
| 輸出 | ||||||||||||||||||
| 4~20mA模擬量 | ||||||||||||||||||
| 供電 | ||||||||||||||||||
| 直流配電24V±20%DC | ||||||||||||||||||
| 交流配電230V±15%AC | ||||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||||||||||
