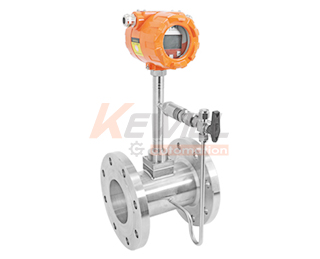

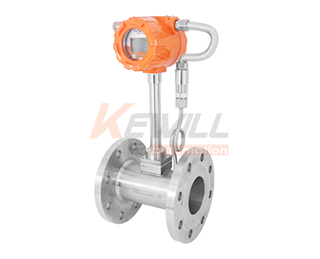

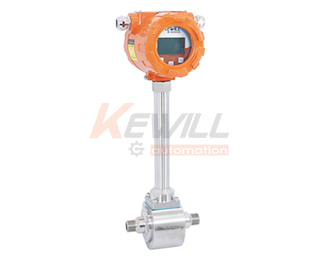

原理，結構
渦街流量計是利用卡門渦街原理進行測量的，在測量管中垂直插入一個柱狀物，流體通過柱狀物時，一定條件下，在柱狀兩側就會交替產生兩列有規則的旋渦，如下圖所示意，這兩列旋渦被成為“卡門渦街”，在d/D=0.281時，釋放的旋渦最穩定，卡門渦街釋放的頻率與流體流動的速度及柱狀物的寬度等有關系，可以簡單的用下面的公式來表示：
F=St ×V/d
F：為卡門渦街的釋放頻率
St：為系數(稱為斯特羅哈數)
V：為流速
d：柱狀物寬度
D：儀表內徑
主要特點
● 一體化液體、氣體或蒸氣質量流量計
● 采用DSP頻譜分析技術和自適應濾波技術的全數字化渦街
● 獨立于信號測量傳感器之外的測量振動傳感器 ，極優秀的抗震性能
● 優秀的低流速性能;超寬量程比17：1
● 內置溫度的探頭設計
● 可在線更換的檢測壓力測量設計
● 具有10點非線性修正功能
● 可選擇HART通訊協議或RS485通訊(MODBUS協議)
● 模塊化電路設計及豐富的自診斷功能，維修方便
● 響應速度快，適應于過程控制和自動調節
● 高溫型傳感器可以測量高達400℃的蒸汽
● 輸出與電源之間電氣隔離，具有優良的抗干擾能力
● 供電電源有AC和DC，方便用戶選擇
應用
| 流體 | 條件 | 行業 | |||||||
| 氣體 | 干凈的 | 冶金、造紙、水處理、化工、輕工、紡織、食品及飲料、餐飲、農業灌溉、水電站、油田、電力和采礦等行業 | |||||||
| 易變臟的 | |||||||||
| 液體 | 干凈的 | ||||||||
| 腐蝕的 | |||||||||
| 易變臟的 | |||||||||
| 蒸汽 | 飽和蒸汽 | ||||||||
| 過熱蒸汽 | |||||||||
技術參數
| 渦街流量計精度 | ||
| FV10管道式渦街流量計 | ||
| 流體 | Re：雷諾數 | 準確度 |
| 液體 | Re≥20000 | 讀數的±0.75% |
| 10000＜Re＜20000 | 讀數的±1.5% | |
| 氣體 | Re≥20000 | 讀數的±1% |
| 蒸氣 | 10000＜Re＜20000 | 讀數的±1.5% |
| FV10插入式渦街流量計 | ||
| 流體 | Re：雷諾數 | 準確度 |
| 液體 | Re≥20000 | 讀數的±1.5% |
| 10000＜Re＜20000 | 讀數的±2.5% | |
| 氣體 | Re≥20000 | 讀數的±1.5% |
| 蒸氣 | 10000＜Re＜20000 | 讀數的±2.5% |
● 重復性：測量值的±0.1%
● 響應時間：對輸入的階躍性變化響應小于50ms
● 穩定性：一年以上的穩定性是測量值的±0.1%
● 環境溫度的影響：超過工作溫度范圍是±0.25%
● 安裝位置的影響：只要能確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響。
● 啟動時間：從零流量開始需要50毫秒
● 最大量程比：28:1（氣體）；30:1（液體）
傳感器參數
● 尺寸：夾持型： DN15 to DN150 ；
法蘭型： DN15 to DN300 ；
插入型： DN200 to DN2800 ；
● 流體溫度：常規型：-30 to 280℃
高溫型：-30 to 400℃
● 傳感器材質：
法蘭及外殼：不銹鋼1.4301(304) 、不銹鋼1.4435(316L)
漩渦發聲體：不銹鋼1.4301(304) 、不銹鋼1.4435(316L) 和蒙乃爾合金
檢測器材質：不銹鋼1.4435(316L) 、哈氏合金和蒙乃爾合金
連接件材質：不銹鋼1.4301(304) （與轉換器連接）
● 溫度傳感器：PT100內置于檢測探頭內，兩線制
● 壓力傳感器：可在線維修和更換
● 過程連接：DIN PN10 to PN160
ANSI class 150、300、600、900、1500
JIS 10k /JIS 20K
夾持型（Wafer）
● 壓力損失：按照右圖計算公式計算最大壓力損失
● 入口壓力：測量液體流量時，流量計對入口壓力的最低要求按計算公式計算
● 雷諾數：10000＜Re＜700000
傳感器參數
● 環境溫度范圍：-20 to 140O F (-29 to 60 ℃ )；
● 外殼材質：低銅壓鑄鋁 Nema 4X ,IEC60529 IP66 （標準），可定制不銹鋼材質轉換器外殼
● 供電電源： DC 16V to 36V ，1A快速熔斷保險
● 電流輸出：4 to 20 mA輸出，有源輸出，與電源隔離，負載電阻與電源的關系參考下面的關系圖
● 脈沖輸出：0～5000HZ，有源輸出，NPN方式，內帶上拉電阻，占空比50%
● 開關輸出：高低報警，兩組常開觸點，驅動能力為24VDC,30mA,驅動阻抗大于800歐姆的繼電器、報警燈和閥門
● 顯示： LED液晶，4行顯示，帶背光；瞬時流量和總量的顯示位數為9位
瞬時流量單位：m3/h、m3/m、m3/s、Gal、USAG/m、USAG/s、kg/h、kg/m、kg/s、t/h、t/m
總量單位：m3、Gal、L、kg、t
溫度單位：℃
壓力單位：Mpa
密度單位：kg/m3
頻率單位：HZ
● 算法選擇：
| 可選擇的算法 | 測量介質 | 測量及顯示 | 流量單位 | 輸出電流4 to 20mA | 脈沖輸出 | RS485輸出 | |||||||||||||||
| 氣體工況體積流量 | 氣體 | 工況下的體積流量、溫度 | m3 | 工況流量??m3/h | 標準配置 | 所有參數和數據 | |||||||||||||||
| 氣體標況體積流量 | 氣體 | 標況下體積流量、溫度、壓力 | Nm3 | 標況流量? Nm3/h | |||||||||||||||||
| 液體體積流量 | 液體 | 體積流量、溫度 | m3 | 體積流量??m3/h | |||||||||||||||||
| 液體質量流量 | 液體 | 質量流量、溫度 | kg or t | ?????質量流量??kg/h,t/h | |||||||||||||||||
| 飽和蒸汽溫度補償 | 飽和蒸汽 | 質量流量、溫度、密度 | kg or t | 質量流量??? kg/h | |||||||||||||||||
| 飽和蒸汽壓力補償 | 飽和蒸汽 | 質量流量、溫度、壓力、密度 | kg or t | 質量流量??? kg/h | |||||||||||||||||
| 飽和蒸汽溫壓補償 | 飽和蒸汽 | 質量流量、溫度、壓力、密度 | kg or t | 質量流量??? kg/h | |||||||||||||||||
● 帶10段非線性處理功能
● 通訊協議： RS485通訊（modbus協議）
Hart協議 可選
RS232通訊 可選
● 校準功能： 4 to20mA校準
溫度校準
壓力校準
● 防護等級： IP65
● 電氣接口： 1/2NPT
● 功率： max 3 watts
● 防爆等級： ExdeⅡBT6
ExdeⅡCT6

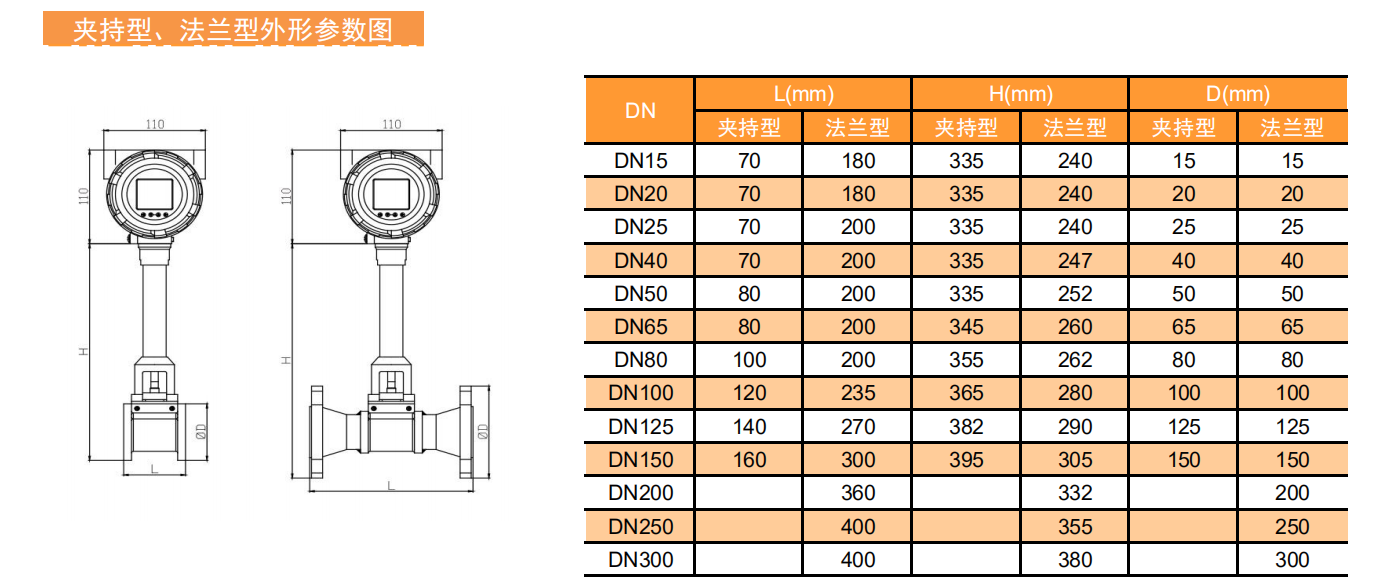

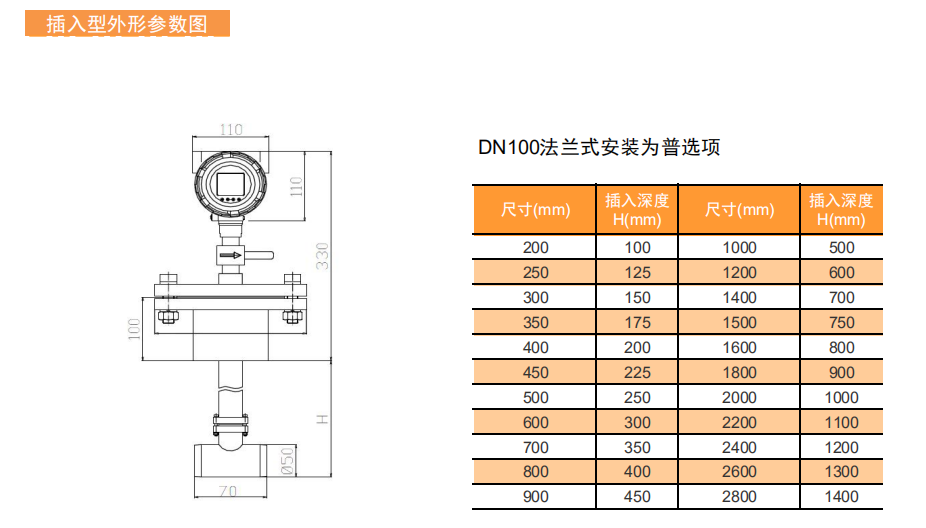

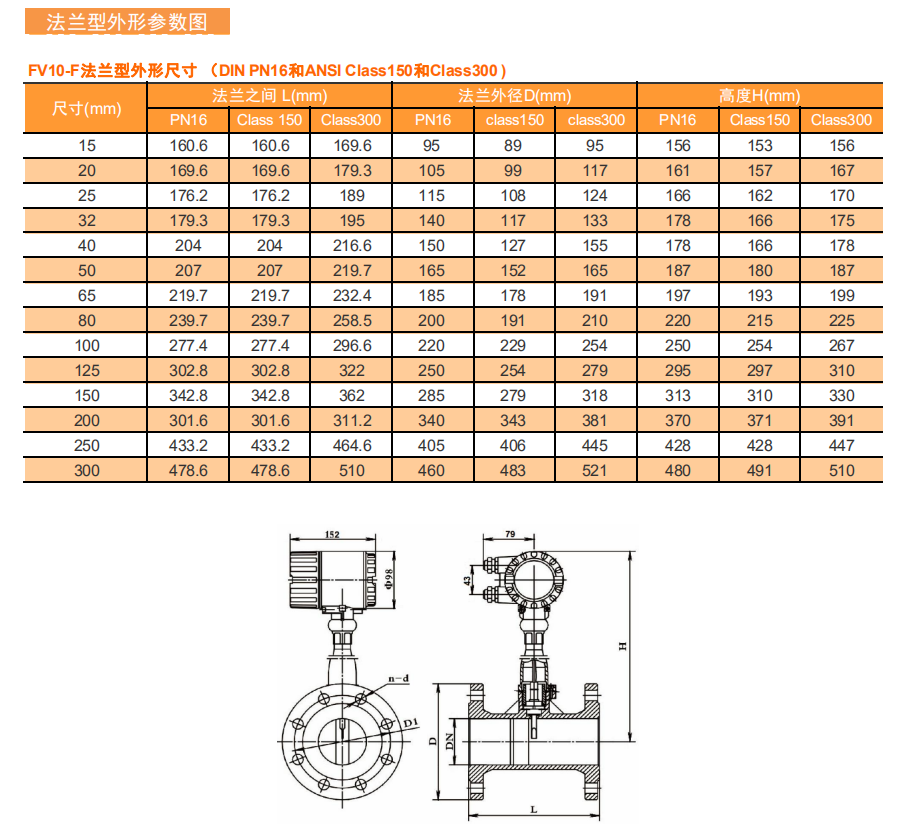

尺寸圖
選型表
