原理，結構

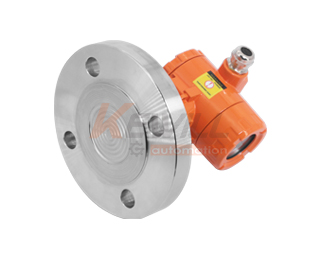

KAP50基于陶瓷電容技術，當壓力增加時，加在陶瓷電容上的壓力值增大，使得電容值增大，電容值正比于壓力值高低。
技術參數
| 量程范圍： | 0…0.1bar至0…40bar | |||
| 精度等級： | 0.2%或0.5% | |||
| 線性度： | ±0.2%或±0.5% | |||
| 遲滯： | ≤±0.01%滿量程 | |||
| 溫度影響： | Tk＜±0.02%FS/K | |||
| 量程遷移： | 可按標準量程的10:1遷移 | |||
| 工作電壓： | 12…36V DC | |||
| 負載電阻： | ≤1000Ω | |||
| 工作溫度： | -30…85℃ | |||
| 介質溫度： | -30…80℃ | |||
| 存儲溫度： | -30…85℃ | |||
| 法蘭規格： | DN50 PN4.0MPa | |||
| DN80 PN4.0MPa | ||||
| 防護等級： | IP65 | |||
| 變送器外殼材料： | 模壓鑄鋁 | |||
| 法蘭材料： | 不銹鋼316L/聚四氟乙烯（PTFE）可選 | |||
| 外殼防護等級： | IP65 | |||
尺寸圖
選型表
| KAP50- | 電容式壓力變送器 | |||||||
| 量程 | ||||||||
| 表壓（量程見量程代碼表此項為常規應用選型） | ||||||||
| 顯示表頭 | ||||||||
| 無顯示表頭 | ||||||||
| LCD顯示表頭 | ||||||||
| 精度等級 | ||||||||
| 0.20%（0.2級） | ||||||||
| 0.50%（0.5級） | ||||||||
| 模擬信號輸出 | ||||||||
| 4…20mA 電流信號 | ||||||||
| 1…5V 電壓信號 | ||||||||
| 連接方式 | ||||||||
| 法蘭連接：DN50 | ||||||||
| 法蘭連接：DN80 | ||||||||
| 螺紋連接：M42×1.5 | ||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下信息 | ||||||||
