原理，結構

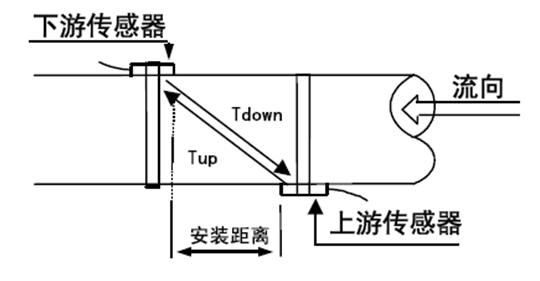

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式：
θ為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D為管道內徑
TUP為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown
技術參數
| 測量流體 | 滿管的水、污水、海水（其他液體需定制） | |||||
| 流體溫度 | 0-30°C(0-160℃) | |||||
| 工作環境 | 溫度：-10-45℃；濕度≤100%（RH） | |||||
| 承受壓力 | 1.6Mpa(2.5Mpa可選) | |||||
| 上游流暢敏感度等級 | U3 | |||||
| 下游流暢敏感度等級 | D0 | |||||
| 電磁兼容性等級 | E2級 | |||||
| 通訊接口 | RS485/M-BUS/紅外 | |||||
| 輸出信號 | 兩路隔離OCT或TTL脈沖輸出/1路兩線制4-20mA | |||||
| 供電電源 | 內置鋰電池（3.6V,19Ah）/外接DC8~36V直流電源/二線制4-20mA供電 | |||||
| 防護等級 | IP68可下水2米工作 | |||||
| 本地顯示 | 雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位 | |||||
| 數據存儲 | 采用EEPROM/FLASH存儲參數，自動記錄前128個月前512日的累積流量 | |||||
| 測流周期 | 測量狀態：1次/秒；檢定狀態：4次/秒 | |||||
| 功耗 | 電池可連續使用10年以上 | |||||
| 接液材質 | DN15-DN40?????黃銅（不銹鋼） | |||||
| DN50-DN150? 球墨鑄鐵（不銹鋼） | ||||||
| DN200-DN300?碳鋼（不銹鋼） | ||||||

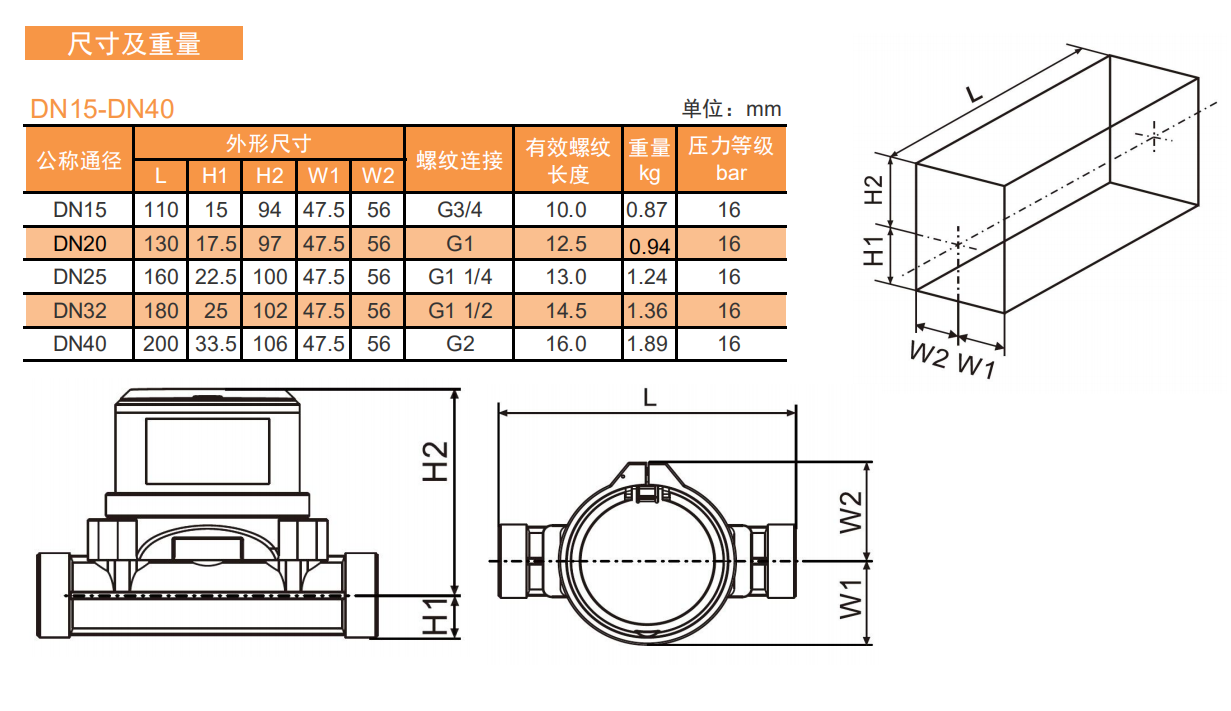

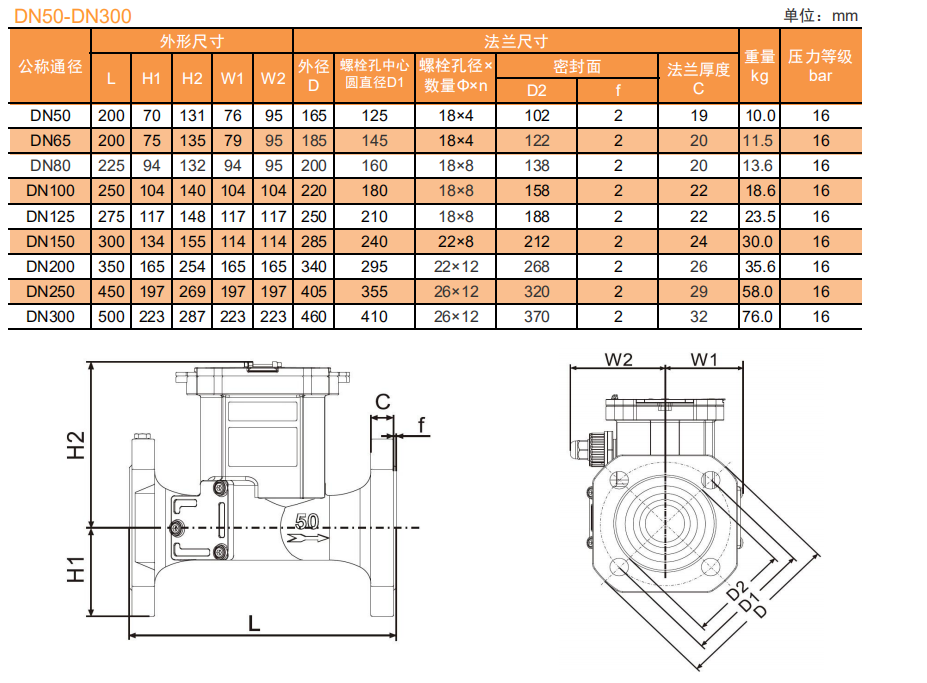

尺寸圖
選型表
