原理，結構
KCP20智能壓力開關配備高精度儀表放大器放大壓力信號，內置溫度傳感器溫度補償，是檢測壓力、液位信號，實現壓力、液位監控的高精度設備。內置兩個繼電器,可實現多種氣體及液體的高低點控制的要求。同時可實現清零、校準、更換顯示單位、回差設置等多種操作功能。殼體采用全金屬結構,感壓膜片采用不銹鋼1.4435(316L)芯體,性能穩定。
技術參數
| 量程： | 0 to 600bar & 0.2 to 600bar (KAP31-H) |
| 0~1Kpa…20Kpa (KAP31-L) | |
| 過載壓力： | 200% |
| 精度等級： | 優于0.5% |
| 長期穩定性： | ±0.25％FSO/year |
| 供電電壓： | 24VDC |
| 輸出信號： | 兩路繼電器輸出 繼電器容量 24V DC 5A |
| 220V AC 3A | |
| 使用溫度： | -20～+85℃ |
| 設置范圍： | 全量程任意可設，防波動回差設置。 |
| 采樣頻率： | 10次/秒 |
| 測量介質： | 對不銹鋼無腐蝕的氣體、液體 |
| 短路保護： | 有 |
| 反極性保護： | 有 |
| 壓力接口： | M20*1.5 G1/4 NPT1/4 可定制 |
| 密封性能： | IP65&IP68 |
| 密封性能： | 專配航插電纜（標配30cm） |

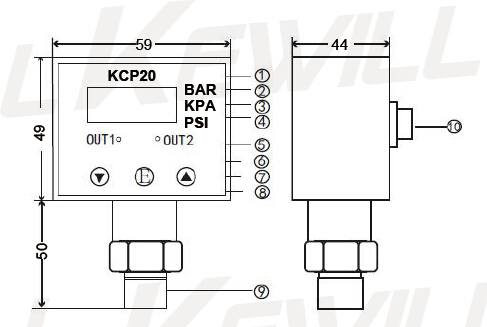

尺寸圖
選型表
| KCP20-H | 數顯型壓力控制器(0~0.2…600Bar) | |||||||
| KCP20-L | 數顯型壓力控制器(0~1Kpa…20Kpa) | |||||||
| 量程 | ||||||||
| 0-x kpa | ||||||||
| 0-x bar | ||||||||
| 0-x Mpa | ||||||||
| 0-x psi | ||||||||
| 精度 | ||||||||
| 0.25% FS | ||||||||
| 0.5% FS | ||||||||
| 輸出 | ||||||||
| 4~20mA | ||||||||
| 0~10V | ||||||||
| 0~5V | ||||||||
| 繼電器輸出 | ||||||||
| 供電 | ||||||||
| 24VDC | ||||||||
| 220VAC | ||||||||
| 安裝接口 | ||||||||
| M20*1.5 | ||||||||
| G1/4 | ||||||||
| G1/2 | ||||||||
| 電氣連接 | ||||||||
| 航空接插件 | ||||||||
| 防水密封電纜IP68 | ||||||||
| 介質溫度 | ||||||||
| -20~+80℃ | ||||||||
| -40~+125℃ | ||||||||
| 0~+150℃ | ||||||||
| 0~+200℃ | ||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||||
