原理，結構

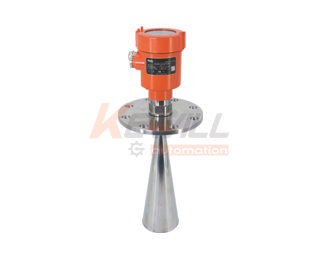

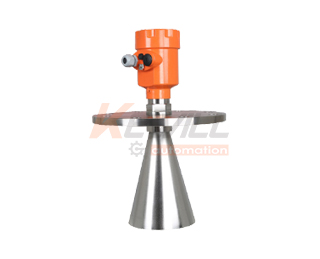

RR31系列傳感器是先進的雷達式物位測量儀表，測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號或Modbus/HART數字信號。高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。
輸入

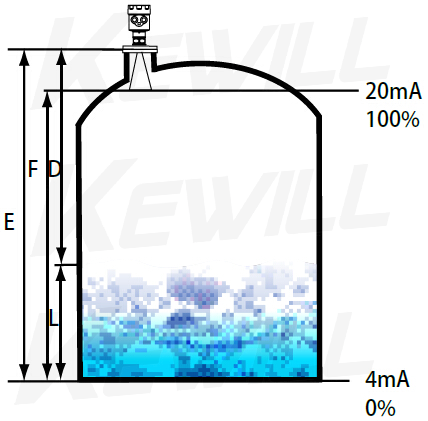

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 (其中C為光速)因空罐的距離E已知， 則物位L為： L=E-D
輸出
通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4…20mA輸出。

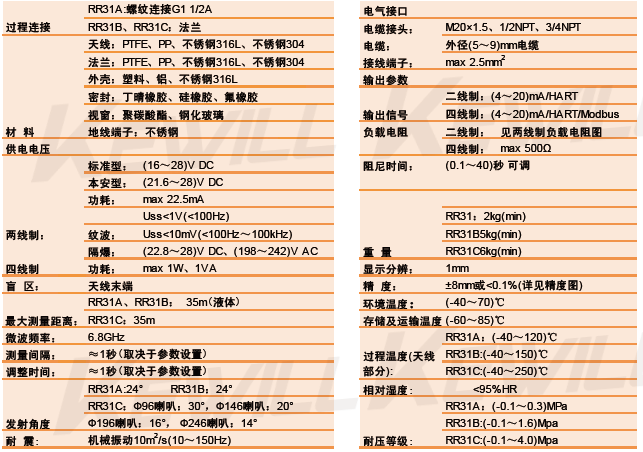

技術參數
尺寸圖

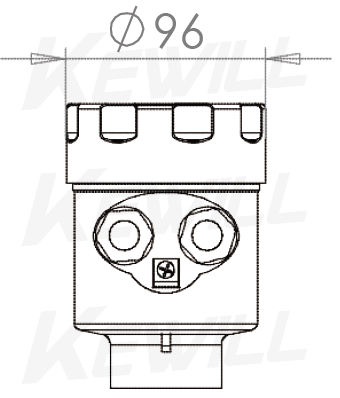

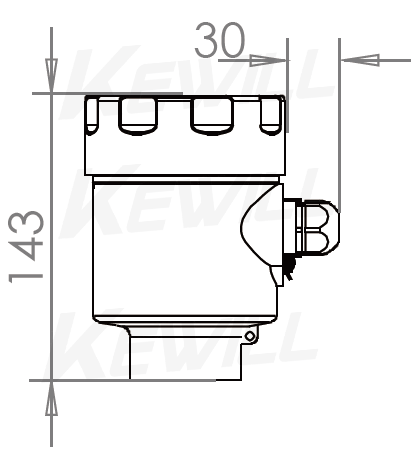

儀表殼尺寸

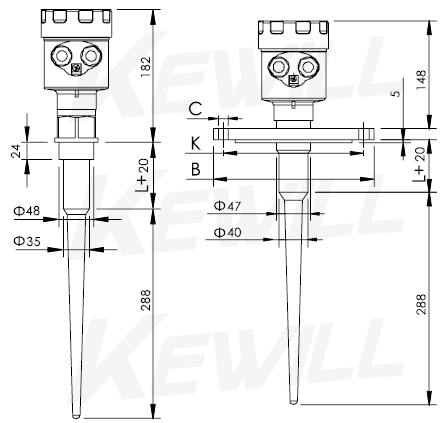

| 容器接管長L(單位：mm) | 50 | 100 |
| 150 | 200 | |
| 250 | 300 |

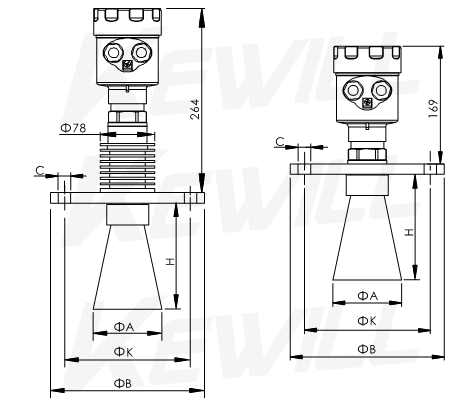

喇叭天線尺寸示意圖
| 法蘭尺寸 | A | K | B | C | H |
| DN50 | 125 | 165 | 4*18 | ||
| DN80 | 75 | 160 | 200 | 8*18 | 75 |
| DN100 | 96 | 180 | 220 | 8*18 | 120 |
| DN150 | 146 | 240 | 285 | 8*22 | 205 |
| DN200 | 196 | 295 | 340 | 12*22 | 296 |
| DN250 | 246 | 355 | 405 | 12*26 | 380 |
選型表
| RR31A– | 導桿式雷達物位計（液位計） -0.1~0.3MPa | |||||
| RR31B– | 導桿法蘭式雷達物位計（液位計） -0.1~1.6MPa | |||||
| RR31C- | 喇叭式導波雷達物位計（液位計） -0.1~4.0MPa | |||||
| 導桿材質與耐溫 | ||||||
| PP材質（-40~120°C) | ||||||
| PTFE材質（-40~150°C) | ||||||
| 316L喇叭材質（-40~120°C) | ||||||
| 316L喇叭材質（-40~250°C) | ||||||
| 信號輸出 | ||||||
| 2線制/DC24V、電流信號輸出（4…20mA）含HART協議 | ||||||
| 4線制/DC24V、電流信號輸出（4…20mA）MODBUS-RS485 | ||||||
| 4線制/AC220V、電流信號輸出（4…20mA）MODBUS-RS485 | ||||||
| 過程連接 | ||||||
| 導桿天線，G11/ 2A 外螺紋 | 46mm喇叭DN50法蘭 | |||||
| 導桿天線，法蘭DN50 | 75mm喇叭DN80法蘭 | |||||
| 導桿天線，法蘭DN80 | 96mm喇叭DN100法蘭 | |||||
| 導桿天線，法蘭DN100 | 146mm喇叭DN150法蘭 | |||||
| 導桿天線，法蘭DN150 | 196mm喇叭DN200法蘭 | |||||
| 246mm喇叭DN250法蘭 | ||||||
| （特殊備選項）VARIO | ||||||
| 無特殊配件 | ||||||
| 本安防爆型（EXia II C T6） | ||||||
| 過程連接法蘭定制尺寸 | ||||||
| 選配現場顯示 編程器 | ||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||
