原理，結構
采用平膜結構傳感器芯體和定制小巧尺寸的放大電路，經過線性修正和溫度補償，可以滿足泵用類似多種環境條件下的壓力測量。
技術參數
| 壓力類型： | 表壓(＜0bar負壓&＞30bar此系列不可應用） | ||||||||||||
| 量程范圍： | 0 to 10bar (代碼GB10) | ||||||||||||
| 0 to 16bar (代碼GB16) | |||||||||||||
| 0 to 25bar (代碼GB25) | |||||||||||||
| 允許過載： | 2× Rated ≤額定量程的2倍 | ||||||||||||
| 破壞過載： | 3× Rated ≥額定量程的3倍 | ||||||||||||
| 精確度： | ±1 % Span | ||||||||||||
| 長期穩定性: | ±2.5%F.S/年（最大） | ||||||||||||
| 零點溫度漂移 | ±0.03 %FS/℃ | ||||||||||||
| 滿程溫度漂移 | ±0.03 %FS/℃ | ||||||||||||
| 貯存溫度 | ‘-40 ～ 125 ℃ | ||||||||||||
| 介質溫度: | -10℃~100℃ | ||||||||||||
| 補償溫度 | ‘-10 ～ 85 ℃ | ||||||||||||
| 輸出信號: | 0.5~4.5 V | ||||||||||||
| 絕緣電阻： | ≥250 MΩ 250 VDC | ||||||||||||
| 供電電源: | 5 VDC, ±0.25 | ||||||||||||
| 過壓保護: | ±30 V | ||||||||||||
| 壓力接口: | G1/4 外螺紋 | ||||||||||||
| 用戶自選(起訂量定制） | |||||||||||||
| 外殼材質: | 不銹鋼1.4301(304) | ||||||||||||
| 膜片材質: | 不銹鋼1.4435(316L) | ||||||||||||
| O型密封圈: | 氟橡膠 | ||||||||||||
| 電纜： | 聚乙烯 | ||||||||||||
| 外殼防護等級： | IP67 | ||||||||||||

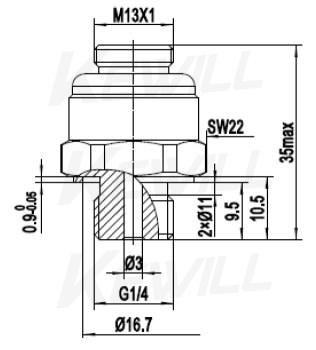

尺寸圖
選型表
| KAP02- | 泵用微小壓力變送器 | ||||
| 測量范圍 | |||||
| 0…10bar | |||||
| 0…16bar | |||||
| 0…25bar | |||||
| 接口螺紋 | |||||
| 外螺紋G1/4 (*) | |||||
| 用戶自選(起訂量定制） | |||||
| 輸出信號類型 | |||||
| 0.5~4.5 V電壓信號輸出，5V供電 (*) | |||||
| 電氣連接類型 | |||||
| M13*1 航空接插件 | |||||
| 上述選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||
