原理，結構
TK53包含一個PT100探頭, PT100鉑熱電阻的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。當PT100在0℃的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成近似勻速的增長。
技術參數
| 量范圍: | -200…0°C,-100…0°C,-50…0°C, -50…50 °C; | |||||||||
| 0…50 °C; 0…80 °C; 0…100 °C; 0…120°C; | ||||||||||
| 0…150°C,0…200°C,0…450°C,0…500°C; | ||||||||||
| 客戶任意指定-200…500°C間量程; | ||||||||||
| 精度等級: | PT100 Class A | |||||||||
| PT1000 Class A | ||||||||||
| 探頭尺寸與耐壓: | Φ6??探頭?? 40 bar | |||||||||
| Φ8??探頭?? 40 bar | ||||||||||
| Φ10??探頭? 100 bar | ||||||||||
| 防護等級: | IP65 | |||||||||
| 輸出信號: | PT100 | |||||||||
| PT1000 | ||||||||||
| 供電電壓: | 無需供電 | |||||||||
| 響應時間: | 0.5…3s（典型值1秒） | |||||||||
| 環境溫度: | -30…85°C | |||||||||
| 常用接口: | G1/2 | |||||||||
| G1/4 | ||||||||||
| M20*1.5 | ||||||||||
| 電氣部分材料: | 黑色NBR | |||||||||
| 外殼材料: | 不銹鋼1.4301(304) | |||||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | |||||||||
| 另配保護管材質: | 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | ||||||||||
| 鈦合金Ti | ||||||||||
| 哈氏合金HB | ||||||||||
| 探桿與密封面外襯PTFE | ||||||||||
| 電氣連接: | 接線盒式 | |||||||||

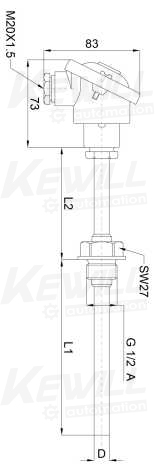

尺寸圖
選型表
| TK53- | 熱電阻溫度傳感器 | |||||||||||||||||
| 信號輸出 | ||||||||||||||||||
| P1 | PT100輸出 | |||||||||||||||||
| P2 | PT1000輸出 | |||||||||||||||||
| 探頭直徑（D） | ||||||||||||||||||
| 6 | Φ6???? 耐壓40 bar （*） | |||||||||||||||||
| 8 | Φ8?????耐壓40 bar | |||||||||||||||||
| 10 | Φ10???耐壓100 bar | |||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1 | G1/2 | |||||||||||||||||
| G2 | G1/4 | |||||||||||||||||
| M2 | M20*1.5 | |||||||||||||||||
| X | 定制型 | |||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15 | 15mm（*） | |||||||||||||||||
| 25 | 25mm | |||||||||||||||||
| 50 | 50mm（*） | |||||||||||||||||
| 75 | 75mm | |||||||||||||||||
| 100 | 100mm（*） | |||||||||||||||||
| C | 定制方式Customized | |||||||||||||||||
| 電氣出線方式 | ||||||||||||||||||
| M | M20*1.5鑄鋁自接線盒 | |||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| X | 詳見“常規量程代碼表” | |||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
選配：電纜附件B
| KEC- | 信號電纜（與該系列主品配套） | ||||||
| 2米線纜長度 | |||||||
| 5米線纜長度 | |||||||
| 要求線長 | |||||||
| 普通線纜 | |||||||
| 屏蔽線纜 | |||||||
選配：焊接附件C
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 異型連接 | |||||||
| 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | |||||||
| 定制材質Customized | |||||||
選配：保護套管D
| KTC- | 保護套管?Cannula | ||||||||
| 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 鈦合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探桿與密封面外襯PTFE | |||||||||
| 長度、螺紋、直徑與主品配套 | |||||||||
| 協議另立尺寸、螺紋、直徑 | |||||||||
